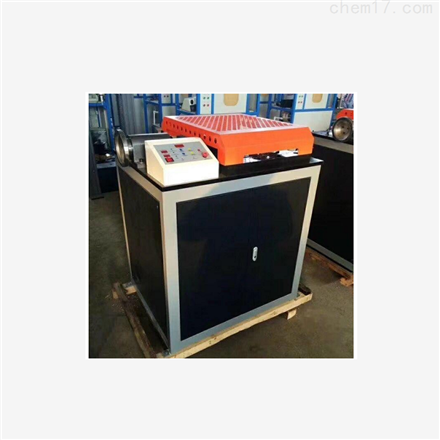

液压式钢筋弯曲试验机

液压式钢筋弯曲试验机

  • 产品型号:QE-160型
  • 更新时间:2023-11-16
  • 产品介绍:液压式钢筋弯曲试验机本试验仪试用于冶金、船舶、建筑、钢材钢管厂及质检部门的弯曲性能检测之用,该仪器执行标准,选用高精度智能仪表,全程采用电脑信息采集处理器完成整个生产实验过程,具有操作简单,实验数据精确的优点
  • 在线留言



QE-160 液压式钢筋弯曲试验机

 一、液压式钢筋弯曲试验机产品简介

QE-160型液压式弯曲试验机,是专门用来进行金属材料---圆材.钣材,建筑用钢筋和管材的弯曲试验,*能满足GB232及其他有关弯曲试验的规定要求. 本试验机适用于冶金,船舶,建筑,建材钢管厂及质检部门的弯曲性能检测之用.

二、主要技术参数
1、zui大推力:160 KN
2、工作行程:250mm
3、试样直径(圆材):¢6-¢40mm
4、试样厚度×高度(板材):(¢6-¢40)×50mm
5、弯心(压滚)直径:¢6-¢160mm
6、弯心(压滚)直径尺寸系列:3、4、5、6、8、10、12、14、16、30、36、40、42、48、54、56、60、64、66、72、75、80、86、100、112、128、140、144、160、180、200等31种。

7、电动机功率:1.5KW

三、工作原理及结构

QE-160型液压钢筋弯曲试验机,采用液压施力方式,将试样置于承压滚前,弯心装于活塞杆上,用手动换向伐手柄加压,把活塞杆及弯心推向试样,使试样弯曲变形,直至所需要求,退回弯心,即可完成这次试验工作.可见,操作简单省力,工作速度很快,试验工作效率*.

本试验机为框架式结构,主要工作部件内曲架位于箱体左上部位.弯曲架上设有承压滚及其中心距调节机构油缸的活塞杆伸向两个承压滚中心,操作用手柄<手动换向伐的>,置于箱体上部靠左部位.箱内配置了油箱,油缸,油泵及电动机和液压元件,电气配电盘也装在箱内左侧壁上.

四、使用与操作:

开机前,先检查各部是否正常,如球型闸阀开通,油路及各管路均不漏洞,手动换向阀手柄处在中间位置,即铅垂状态,保护钣就位等.

按试样规格及试验要求,调整承压滚中心距.首先可将承压滚上M32的大罗母松开,即可调节两承滚的中间距.操作时,从承压滚的上侧看刻度尺,将两个承压滚的刻度尺上的数字相加则是两承压滚的内边距.定好距离后,用大力量将M32的罗母拧紧后,即可开机工作。(在工作前一定要将大罗母用大力量拧紧才可工作.)
