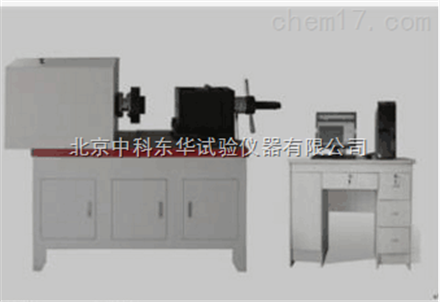

高强螺栓检测仪

高强螺栓检测仪

  • 产品型号:
  • 更新时间:2016-05-30
  • 产品介绍:高强螺栓检测仪,也叫数显式螺栓拉扭试验机、高强螺栓轴力扭矩(扭力)测试仪,是研制开发的专用于检测大六角螺栓、扭剪型螺栓、高强结构螺栓副的扭矩、Z大扭矩、预拉力、轴力、扭矩系数等参数的拉扭类试验机,由加载系统、传动系统、螺栓夹具部分、FTS数字式数据采集处理系统、液晶显示器等组成。
  • 在线留言

高强螺栓检测仪

一、产品概述

LN-S系列 高强螺栓测试仪,也叫数显式螺栓拉扭试验机、高强螺栓轴力扭矩(扭力)测试仪,是根据GB50205-2001《钢结构工程验收规范》研制开发的专用于检测大六角螺栓、扭剪型螺栓、高强结构螺栓副的扭矩、zui大扭矩、预拉力、轴力、扭矩系数K、标准偏差等参数的拉扭类试验机,由加载部分、传动部分、螺栓夹具部分、FineTestII数字式数据采集处理系统、液晶显示器、微型打印机等组成,为电机提供动力自动实现操作,不需要人工加力或扭力扳手加力。



二、高强螺栓检测仪适用标准

JB/T9370—2007《扭转试验机技术条件》
GB10128—2007《金属材料 室温扭转试验方法》
GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》
GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》
用户也可以提供相关的技术标准,如ISO、ASTM、EN、DIN、JIS,按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。

三、产品功能特点

  1. 主    机:采用卧式结构,钢板工作台,以保证整机的刚性。电机、减速机、联轴器、扭转传感器、轴力拉伸装置等在一个中轴线上,夹具采用优质合金结构钢,保证其使用寿命,试样的安装、拆卸方便、快捷。
  2. 驱动部分:由电机减速机驱动,速度调节范围宽,加载均匀、稳定。
  3. 传动部分:采用摆线针轮减速器、联轴器传动,保证传动的均匀、稳定及传动精度,横向空间范围内任意调节。
  4. 夹具部分:螺母套筒、螺母挡板、垫板都是经过特殊热处理,具有较高的硬度和韧性,并进行了垫圈防滑处理。



四、主要技术指标

  1. zui大扭矩:2000N.m;
  2. 测量范围:40-2000 N.m;
  3. 试验扭矩示值相对误差:±1%
  4. 扭矩重复性误差:1%
  5. 扭矩分辨力1N.m ;
  6. 轴力测量范围:10-500 kN
  7. 轴力示值相对误差:优于示值的±1%
  8. 轴力重复性误差:1%
  9. 轴力分辨力:0.5kN
  10. 螺栓规格:M16、M20、M22、M24、M27、M30

  11 螺栓长度:55-280mm

  12 扭转速度:30~360°/min

  13 电源电压:AC380V  50Hz
